一、 烽火通信40G解決方案的特點

      烽火公司近些年一直致力于40G波分系統的研究，曾先后承擔多項國家863項目，并且早在2005年就成功開通了國內第一條40G的商用工程，實現了40G和10G業務的混傳。而后烽火通信經過不斷創新，目前已經推出適合于不同應用場景的多種40G解決方案，并且系統掌握了自動功率均衡、增益鎖定、自適應單通道精確色散補償技術等核心技術。在40G\10G混傳方面積累了一定的工程經驗，并且針對于不同的應用網絡，推出了完美的40G解決方案，破解40G的應用難題。

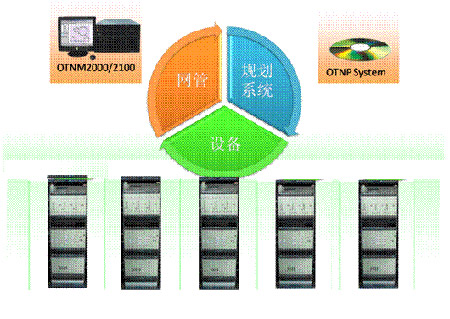

圖1 烽火40G DWDM解決方案特點

      支持多種碼型，應用不同網絡場景

      烽火公司40GDWDM設備可以支持NRZ、ODB、sDPSK、RZ-DQPSK、PM-QPSK等多種40G編碼技術。NRZ支持100GHZ波道間隔，可以低成本的實現40波的40G系統較長距離可靠傳送；ODB支持50GHZ波道間隔，可以支持3.84T的較長距離系統傳送；sDPSK可以支持50GHZ，并有較好的信噪比容限，可以實現3.84T大容量長距離的穩定傳送。烽火通信40G DWDM 設備，支持不同編碼方式的混合傳送，同一套系統中多種編碼方式波道穩定運行。

      超長距離的傳輸功能－喇曼放大及超強FEC的應用

      烽火公司40GDWDM所有線路側光接口采用標準的G.709封裝，通過SFEC技術，可明顯提高系統編碼增益達8-10dB，提高系統的信噪比容忍能力，保證系統容量，以支持高速率長距離傳輸。

      40GDWDM系統相對于10GDWDM來說在信噪比、非線性的方面都有較高的要求，而采用拉曼放大器可以引入較小的自發輻射噪聲和非線性，烽火通信曾在黑龍江首開國內拉曼放大器應用先河，對于拉曼放大器也有豐富的工程應用經驗，配合SFEC技術+sDPSK實現3.84T的超長距離傳輸。

      40G全部采用波長可調型OTU，以方便工程開通維護

      40G速率OTU全部采用C波段可調諧,支持96波全波可調，方便后期工程的開通和維護，并為后期光層調度，ROADM的引入提供技術保障。

      40G OTU兼容單板設計,方便后期網絡改造和維護

      40G速率OTU單板全部采用兼容性設計，不同調制碼型單板兼容，改變編碼方式只需更換相應的光電轉換部分，如此設計可以方便以后網絡的改造和維護更換。

      完善40G/10G混傳技術和經驗

      烽火通信已經掌握40G/10G混傳技術，可在現有符合條件的10G傳輸系統上直接插40GOTU來傳送40G業務，從而減少網絡的重復建設。烽火公司40G/10G混傳技術已在中國電信滬杭40G工程中得到了充分的網絡運營驗證，目前尚可靠運行，具有豐富的混傳工程經驗，可在工程中大量應用。此外，烽火公司可提供設計了4×10GTMUX機盤，在40G系統中傳送10G業務，提高系統的頻譜利用率。

      40G系統的精確色散補償技術

      烽火公司采用兩級色散補償?shù)姆绞剑瑐鹘y(tǒng)DCM補償粗補償和TDCM（可調色散補償器）精確補償相結合的方式。第一級粗補償，采用DCM的方式，第二級采用TDCM精確補償方式，以實現精確的控制每個40G波長的殘余色散。在實際的系統設計當中，通常要求第一級DCM補償之后在整個C波道的各個波長的殘余色散在800ps/nm之內，再次通過TDCM來進行每個波道精確調節。系統對于色散留有充足的可控余量，可適應網絡工程中的色散變化，以保證系統的穩定可靠。

      獨特的功率控制技術

      系統采用智能光功率控制、VOA自動光功率調節等技術，保障網絡長期穩定性要求。

      烽火通信的EDFA采用了智能化的光功率控制技術，自動適配輸出光功率及各波道光功率分配等。在DWDM系統中應用VOA技術，方便的實現系統功率平衡及動態適應線路損耗由于溫度等因素所發生的變化，保證系統的正常穩定運行。

      大容量業務接入、靈活業務調度

      考慮到運營商緊張的機房空間，烽火通信的DWDM系統沿襲了一貫做法，提供更大的業務接入能力。

      烽火通信40GDWDM設備最大可實現3.84T的業務接入，提高了系統的傳輸容量，大大緩解了運營商的網絡容量壓力，提高運維效率，減少機房占用，降低設備功耗。

      并支持光層的ROADM調度，可提供WB、PLC、WSS三種模塊，最大可實現8個方向的波長調度，實現光層的靈活調度，為最終實現MESH網打下堅實基礎。

      工程應用

      烽火公司DWDM系統自推出以來，承建了大量的國家干線工程，曾開通滬杭3.2T工程，實現40G/10G混傳，精確色散管理、分布式喇曼放大等方面具有多項創新，并且截至目前性能表現穩定。

圖2 上海至杭州40G WDM工程

二、 40G工程應用

      省際超長距離大容量光傳送網

      目前40GDWDM應用的主要領域是省際骨干網，省際骨干網的特點是傳輸容量大，距離長，業務相對穩定，可靠性要求高。在系統設計方面，包括OSNR、色散容限、PMD、非線性等技術性能指標都要求較高。

      烽火推薦采用先進的新型編碼技術sDPSK，支持50GHZ信道間隔，對信噪比有較好的容限，可以減少DWDM系統中信道間XPM效應造成的損傷，同時對接受信號的功率波動有更高的容限。在該系統中還支持超長距離傳輸，支持RAMAN放大技術、動態增益控制和均衡技術、單波道動態精確色散補償、SFEC技術等，以實現系統對色散、功率、PMD、非線性、OSNR的性能很好的控制，保證系統穩定運行。目前該系統可以提供40G、4×10G、4×10GE 等多種接口，并且支持實現 40G\10G混傳，有效提高頻譜利用率。

      省內大容量光傳送網

      在省內光傳送網層而，尤其是發達地區，大量的40G業務需要在波分層面上承載，其網絡特點是傳輸容量大，傳輸距離較長，對于建網成本較為敏感。基于ODB編碼40GDWDM系統解決方案，可以有效的提高系統的色散容限、減小信道間隔（50GHZ），并且相對于sDPSK編碼方式可以有效的降低建網成本，并兼容省際大容量光傳送網的各種線路管理技術，實現C波段96*40G容量較長距離傳輸，滿足省內干線的傳輸要求。

      城域光傳送網

      隨著寬帶業務的發展，城域網將會出現少量40G接口業務，特別是接入層面寬帶的普遍提速，未來將會大量出現40G業務傳送需求。考慮到城域網的傳輸容量較大，傳輸距離相對較短，在滿足OSNR、CD、PMD、非線性等的技術性能實現較為容易。ODB、NRZ編碼的40GDWDM都將城域網建議中的主流方案，既實現40G業務完美傳送，又可以有效的控制建網成本，兼顧成本和性能的平衡。

圖3 烽火通信新一代40G波分平臺

三、 小結

      目前10G波分系統在傳輸容量上的局限，可以通過捆綁多個10GWDM進行線路傳輸雖然可以解決部分的容量問題，但終究解決不了40G路由器端口的傳輸問題，由時也存在投資、維護、管理、光纖資源的方面困難，我們相信隨著40G的進一步商用，產業鏈逐漸成熟，可40GDWDM是大勢所趨。

    烽火公司將不懈努力，為客戶提供完美的40G解決方案，與客戶實現共贏。
